吊り具を設計するに当たり、長さに限界があり、思うような吊り具にならない場合があります。長さに制約がある中での吊り具をどのような設計するかが必要になります。玉掛ワイヤロープ、チェーンスリング、ベルトスリングJIS適合品の最短長さを提案します。これをご参考に設計していただければと考えます。

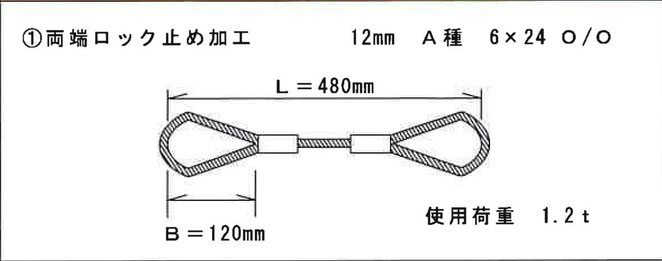

両端ロック止めの場合は、最短の全長でロープの直径の約40倍の長さとなります。

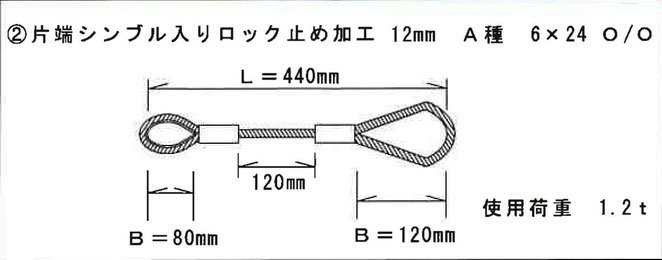

シンブルを入れると少し短くなりますが、次の接続に制約される場合がありますので、ご注意ください。

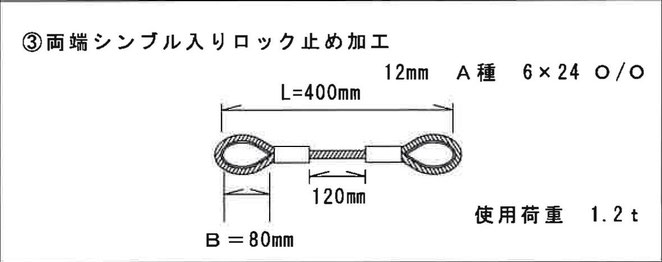

両端にシンブルを入れますと、もっと短くなります。

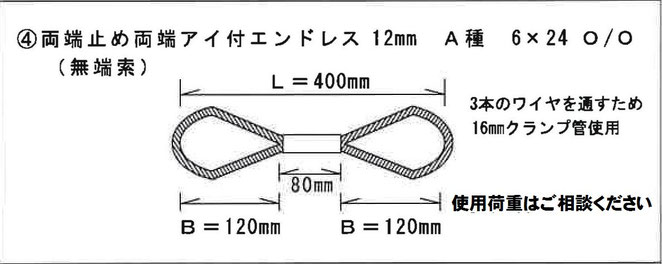

ロープ径に対して、大きなクランプを利用して、無端索という加工ができますが、使用荷重についてはご相談してください。

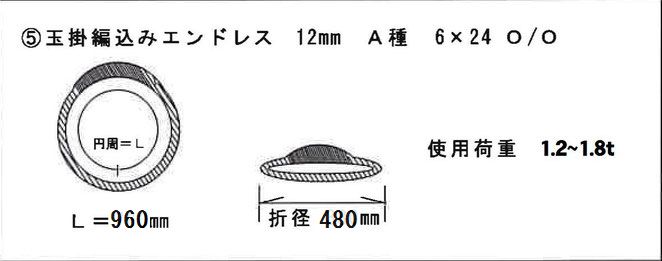

通常の編みこみ加工をしたものです。加工部は太くなります。2本で引っ張るような形になりますが、引っ張る状態により、強度的にロスがあります。その状態によりますが、ロス率は25~50%となります。円周は直径の80倍程度です。

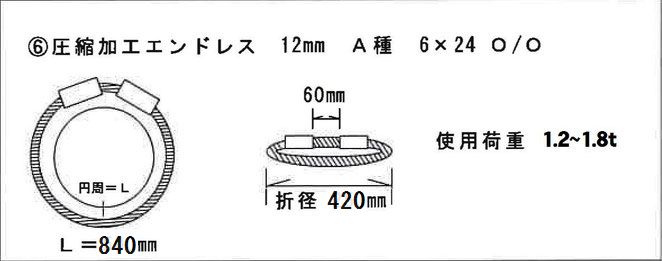

圧縮加工を2回しなければ、所定の強度は出ません。2本で引っ張るような形になりますが、引っ張る状態により、強度的にロスがあります。その状態によりますが、ロス率は25~50%となります。円周は直径の約70倍程度です。

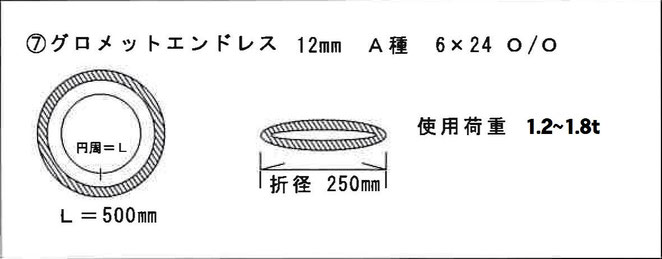

加工部分がほとんどわからないようなエンドレス加工です。2本で引っ張るような形になりますが、引っ張る状態により、強度的にロスがあります。その状態によりますが、ロス率は25~50%となります。加工部1か所にはマーキングをしています。その部分にはフックや荷物をひっかけないようにしてください。円周は直径の約42倍程度です。

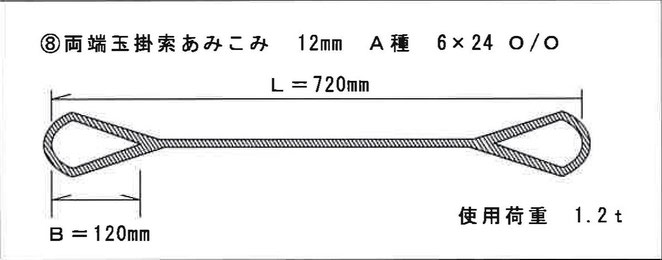

通常の編みこみ加工の巻差しをした場合の長さです。全長は最短でロープの直径の約60倍と考えてください。

スリングベルトの最短の長さです。Bの大きさで多少の長さの変更は可能です。

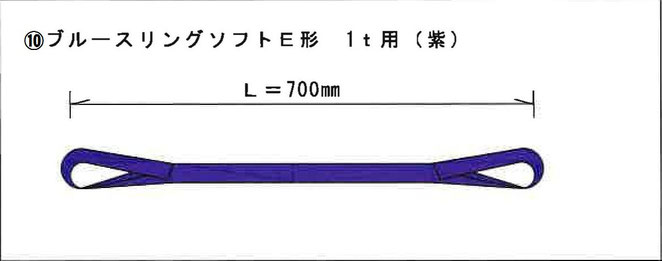

ソフトタイプのスリングベルトです。

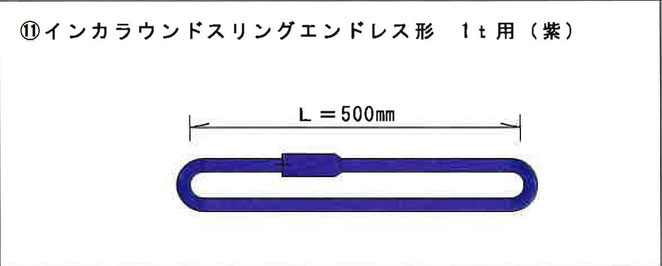

ソフトタイプのベルトスリングです。

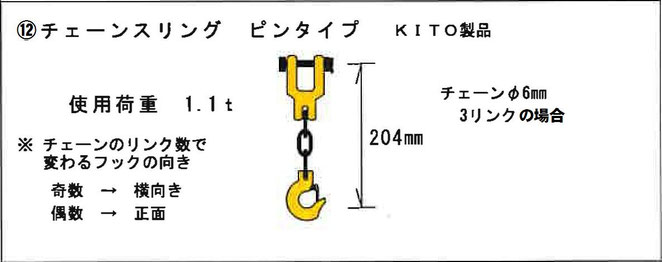

シャックルとフックを利用したものです。チェーンのリンク数によって、フックの方向が変わりますので、ご注意ください。

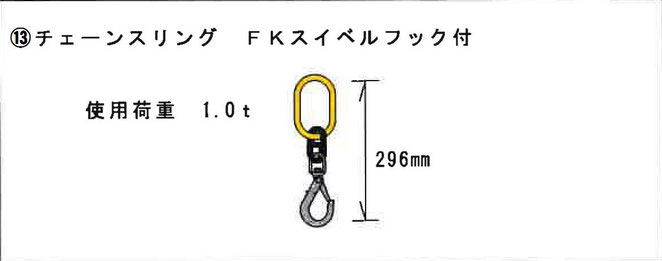

短い長さのチェーンは、方向や回転のことを考えねばいけません。このようにスイベル付きのフックをご使用すれば、一気に悩みは解決できます。
