ロープ問題解決 ワイヤロープ加工の土谷ロープ 繊維ロープと物性、強度、点検廃棄基準など
合成繊維ロープ、クレモナロープ、テトロンロープ、カラーロープ、ナイロンロープの強度、破断荷重、比重、耐熱性、耐候性、耐酸性、アルカリ、有機溶剤の物性を比較します。合繊ロープの使用上の注意点や点検、廃棄基準、安全係数、安全率などを説明します。ヨットロープ、紅白ロープ、しゅろロープ、綿ロープ、マニラロープなどをご紹介します。
繊維ロープの特徴、物性比較表
繊維の種類による、比重、強度、軟化点温度、耐候性、耐酸性、耐アルカリ性、耐有機溶剤性で比較した表です。目安としてご利用ください。
|
iiiiiiiiiiiiiiiiiiiiii 物性 |
iiiiiiiiiiiiiiiiiiiii マニラ |
iiiiiiiiiiiiiiiiiiiii クレモナ |
iiiiiiiiiiiiiiiiiiiiii ナイロン |
iiiiiiiiiiiiiiiiiiiiiii PE |
iiiiiiiiiiiiiiiiiiii PP |
iiiiiiiiiiiiiiiiiiiii テトロン |
|
原糸形状 |
スパン |
スパン |
マルチ |
モノ |
マルチ |
マルチ |
|
比重 |
1.50 |
1.30 |
1.14 |
0.95 |
0.91 |
1.38 |
|
強度比較 |
1.0 |
1.50 |
3.0 |
1.50 |
1.50 |
2.30 |
| 軟化点 | ー | 220℃ | 200℃ | 110℃ | 140℃ | 230℃ |
| 耐候性 | ○ | ◎ | ○ | ○ | △ | ◎ |
| 耐酸性 | △ | △ | △ | ◎ | ◎ | ○ |
| 耐アルカリ | ○ | ○ | ○ | ◎ | ◎ | △ |
| 耐有機溶剤 | ○ | ○ | ○ | △ | △ | ○ |
繊維ロープの荷重表、安全率、使用上の注意、点検廃棄について
繊維の種類ごと、ロープの太さごとの強度表(破断荷重表)です。 単位(トン)
|
iiiiiiiiiiiiiiii 直径 mm |
iiiiiiiiiiiiiiiiiii マニラ |
iiiiiiiiiiiiiiiiii クレモナ |
iiiiiiiiiiiiiiiiiiii ナイロン |
iiiiiiiiiiiiiiiiii PE |
iiiiiiiiiiiiiiiiii PP |
iiiiiiiiiiiiiiiiiii テトロン |
iiiiiiiiiiiiiiiii ハイクレ |
|
3 |
0.07 |
0.11 |
0.23 |
0.10 |
0.11 |
0.15 |
0.10 |
|
4 |
0.13 |
0.18 |
0.37 |
0.16 |
0.18 |
0.30 |
0.16 |
| 5 | 0.18 | 0.28 | 0.55 | 0.26 | 0.27 | 0.45 | 0.27 |
| 6 |
0.28 |
0.44 | 0.81 | 0.36 | 0.40 | 0.60 | 0.37 |
| 8 | 0.47 | 0.70 | 1.27 | 0.62 | 0.67 | 1.10 | 0.64 |
| 9 | 0.59 | 0.93 | 1.86 | 0.77 | 0.88 | 1.30 | 0.80 |
| 10 | 0.72 | 1.15 | 2.27 | 0.94 | 1.08 | 1.70 | 0.95 |
| 12 | 1.01 |
1.50 |
3.16 | 1.32 | 1.60 | 2.30 | 1.32 |
| 14 | 1.34 | 2.00 | 4.21 | 1.75 | 2.10 | 3.00 | 1.80 |
| 16 | 1.72 | 2.60 | 5.44 | 2.24 | 2.70 | 4.00 | 2.30 |
| 18 | 2.14 | 3.30 | 6.91 | 2.78 | 3.30 | 5.00 | 2.95 |
| 20 | 2.61 | 3.75 | 8.70 | 3.37 | 4.00 | 6.00 | 3.50 |
| 22 | 3.11 | 4.75 | 10.00 | 4.02 | 4.80 | 7.20 | 4.30 |
| 24 | 3.66 | 5.62 | 11.70 | 4.73 | 5.60 | 8.30 | 4.95 |
| 26 | 4.24 | 6.43 | 13.40 | 5.47 | 6.50 | 9.50 | - |
| 28 | 4.87 | 7.35 | 15.70 | 6.27 | 7.50 | 11.00 | - |
| 30 | 5.54 | 8.20 | 17.60 | 6.95 | 8.50 | 12.50 | - |
| 32 | 6.25 | 9.50 | 19.80 | 8.20 | 9.60 | 14.00 | - |
| 34 | 6.99 |
10.50 |
22.10 | 8.93 | 10.70 |
15.50 |
- |
| 36 | 7.78 | 11.70 | 24.20 | 9.86 | 11.90 | 17.40 | - |
| 38 | 8.59 | 13.00 | 26.70 | 11.00 | 13.10 | 19.20 | - |
| 40 | 9.73 | 14.00 | 30.00 | 12.10 | 14.40 | 21.00 | - |
| 45 | 12.12 | 17.00 | 36.90 | 15.00 | 18.00 | 26.50 | - |
| 50 | 14.73 | 20.80 | 45.40 | 18.20 | 21.80 | 32.00 | - |
| 60 | 20.69 | 30.00 | 64.70 | 25.50 | 30.60 | 45.00 | - |
| 70 | 27.56 | 40.00 | 86.70 | 33.70 | - | 60.00 | - |
| 80 | 35.33 | 52.20 | 111.60 | 44.10 | - | 77.00 | - |
|
直径mm |
マニラ | クレモナ | ナイロン | PE | PP | テトロン | ハイクレ |
原糸の形状で ロープの性質が変わります。
スパン糸（紡績糸）
わた状の繊維を紡ぎます、柔らかい繊維に仕上がります。
モノフィラメント
釣り糸状の太く長い繊維です。かたくツルツルな感じです。
マルチフィラメント
テープ状、フィルム状の繊維で裂くと細い繊維になります。
安全率と玉掛けロープの設計について
玉掛け作業をする場合はワイヤロープは安全率「6」以上として設計しますが、繊維ロープには、はっきりとした規定がありません。しかしながら、実際に使用する場合の目安は必要と思います。
繊維ロープはワイヤロープより大変傷がつきやすいので、その傷の状況はしっかりと管理してもらう必要があります。そのうえで、切断強度の1/7-1/10が1本のロープで吊れる最大の荷重と考えてください。つまり、上記の表の1/7-1/10より以下の荷重で設計してください。
また、玉掛け作業はできるだけ1本で吊ることは避けてください。吊り角度60度以内で、2本以上で行ってください。止むを得ず1本吊りをする場合は念のため、ロープの直径を1ランクあげることをお勧めします。
ロープ使用上の注意
・荷重が掛かっているロープの上に立ったり、またいだり、ロープの延長線上での作業は、絶対に行わないでください。ロープが切断した場合、反動が生じて非常に危険です。
・結び、キンクのあるロープは強力がかなり低下していますので使用しないでください。
・鋭い角や、粗い面を持つものとロープを触れさせないようにしてください。
・化学薬品および、熱に近づけたり接触するような場所では使用しないでください。変質、溶解したものは性能が劣化しています。
・安全率の取り方には十分注意して、過荷重や急激な衝撃荷重をかけないでください。
・ロープは「ねじれ」が入らないように使用してください。「ねじれ」が入った状態で使用すれば、強力が低下します。
・ロープの種類によって伸びが異なります。伸びが異なるロープは併用しないでください。
保守点検
ロープは消耗品です。必ず日常点検、定期点検を実施し、摩耗の程度を常に把握し使用してください。
①摩耗の程度 ②切断箇所の有無 ③キンク等の状況確認 ④熱による溶解 ⑤アイ加工部の抜け、傷の状況
廃棄基準
保守点検により、損傷の大きいロープは使用しないでください。続けて使用しますと重大な事故につながリ大変危険です。早めの取り換えが危険の回避の手段です。
いろいろな繊維ロープの紹介
クレモナロープ
クレモナロープは柔らかくて扱いやすくて、すべての面で優れていて、最も一般的に使われています。
直径3mm、4mm、5mm、6mm、8mm、9mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、28mm、30mm、36mm、40mm、45mmは1mより販売しています。また、3mm～9mmまではボビン巻もご用意しています。
エンジンスターターナイロンロープ
ナイロン製のエンジンスターター用のロープです。強度が強いロープです。
直径2mm、2.5mm、3mm、3.5mm、4mm、4.5mm、5mm、6mmの100mのボビン巻があります。また、1mより販売もしています。
さらに8mm、9mm、10mm、12mmは300m巻もあります。

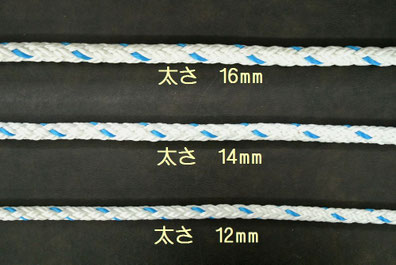

テトロン12打ちロープ
テトロン12打ちロープは強度があり、よりがかからず、擦れにも強く、電気工事やウインチ、ボーリング用と多用途に使用されます。10mm,12mm,14mm,16mmと種類も豊富、切り売りOKです。
下の表のように、引張強度も強く、ナイロンより伸びもありません。一度お試しください。
ヨットロープ
柔軟性があり、小さなシーブにも対応できる、強いロープです。ポリプロピレン製で水に浮き、水を吸いません。
直径6mm、8mm、10mm、12mmがあります。1mより販売しています。
消防団ポンプ車操法大会用吸管ロープ
からまない。よりが掛からない。こしがある。消防団のポンプ車操法大会用の最適の吸管用ロープとして考えました。ブルーにゴールドのライン入りでしっかりしたロープです。
ゴールドライン吸管ロープ 太さ10mmx長さ12m 1巻 7,800円（消費税、運賃込価格）
なお、あなたのご要望に合わせた長さでも切断いたします。お問合せ下さい。
紅白アクリルロープ
アクリル製の柔らかい紅白のロープです。お祭りや装飾にお使いください。強度は期待できません。
直径6mm、8mm、10mm、12mm、16mm、18mm、24mmがあり、いずれも1mから販売できます。
カラーロープ
いろんな色、太さのカラーロープです。材質的にはテトロンとスパンPPとあります。柔らかくて、扱いやすくなっています。
直径4mmから30mmまででいろんな色をご用意しています。その時により、在庫が変動しますので、ご相談ください。
クレモナ金剛打
クレモナロープは3本打ですが、これは12本打（金剛打）です。このより方は3本打より、撚りがかからず扱いやすくなりますが、加工はできません。
直径3mm、4mm、5mm、6mm、8mm、10mm、12mmがあり、1mから切断できます。また、3mmから8mmまではボビン巻もご用意しています。
黒色8mmの舞台用のロープも切り売りできます。
マニラロープ
天然繊維のマニラ麻のマニラロープです。太いものは、綱引き用やトレーニング用のロープとして使用されます。
直径3mm、４ｍｍ、5mm、6mm、8mm、9mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、28mm、30mm、36mm、38mm、45mm、50mmがあり、6mm以上の太さは1mから販売できます。
天然マニラロープと染めサイザルロープ
最近のマニラロープといっても、マニラ麻ではなく、サイザル麻をマニラ麻色に染めたもので製作しています。つまり、マニラロープといっても実際は染めたサイザル麻ロープです。
本当のマニラ麻で純マニラロープを製作することもできます。但し、受注生産で少し時間がかかります。左の画像の上から純マニラロープ、真ん中は染めサイザルﾛｰﾌﾟ、そして一番下はサイザル麻です。麻そのものです。これをより合せて、ロープができます。
しゅろ縄
公園のロープ柵に使われるしゅろ縄です。細いものは彫刻を作るときに使用されます。
直径2mm、6mm、8mm、9mm、12mm、16mmがあります。9mmから16mmまでは1mから販売できます。
しかし、16mmは現在製作していませんので、在庫だけからの販売となります。残りわずかです。
綿ロープ
綿製のロープです。直径7mm の綿ロープは加賀鳶はしごのぼりの梯子を補強するロープとして使用されています。自然の風合いは素晴らしいです。
直径3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、12mm、16mm、18mmがあります。6mmから18mmは1mから販売できます。
ハイクレロープ
ポリエチレンとクレモナを合わせてロープにしたものです。クレモナの扱いやすさと、ポリエチレンの安価さとコシという良いところを合わせたロープです。一般的にグレー色と黄色があります。この色の部分はポリエチレンで白い部分はクレモナです。農業、林業やトラックロープと用途は広い。
ホーサー用ダンラインクロスロープ
ダンライン（ＰＰの強力糸）をクロス打ちしたものです。クロスロープとかエイトロープと言われています。これは船の係留ロープとして、一般的に使用されています。お問い合わせください。
ナイロンクロスロープ(エイトロープ)
ナイロンを8本でクロス打ちしたロープです。強度もありますと、よりが掛からないので、使いやすいものです。8mm～16mmまであり、切断もできますので、お気軽にご連絡ください。また、端末の加工も致します。電話は076-237-5535
