通常、よく使用するフック、マスターリンク、シンブルの寸法表です。使用するときの参考にしてください。

金具の寸法を比較しました。選定にお役立てください。

フックの選定のご参考に

当社の基本的に使用するフックの選定について、選定の考え方を書きますので、ご参考にしてください。ただ、いろいろなメーカーのいろいろな種類のものがあります。お客様指定のフックがあれば、ご遠慮なくご指定してください。また、フックをお客様より、ご支給していただければ、それを使って加工もいたします。

キトースリングフックHTL

軽量のフックは、オーソードックスな形をしていて実績もある、キトーのフックを基本的には使用します。マスターリンクもキトー製品を使いますので、色も合います。

iiiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiii 使用荷重(T)	iiiiiiiiiiiiiiiii A(mm)	iiiiiiiiiiiiiiiii B(mm)	iiiiiiiiiiiiiiiii C(mm)	iiiiiiiiiiiiiiiiii L(mm)	iiiiiiiiiiiiiiiiii D(mm)	iiiiiiiiiiiiiiiii E(mm)
HTL3060	1.1	11	23	77	100	24.5X18	26
HTL3080	2.0	13.5	27	93	120	30X21.8	31
HTL3100	3.2	17	32.5	107.5	140	37.5X27.2	39

＊Ｄの寸法は（ＤＸ厚さ）です

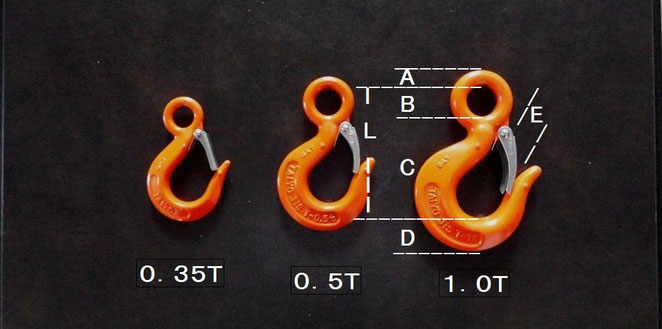

大洋の重量フック

キトーにはない0.3T、0.5T、1Tという規格に対して使用します。型式はキトーとほとんど同じです。

iiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiii 使用荷重(T)	iiiiiiiiiiiiiiiii A(mm)	iiiiiiiiiiiiiiiii B(mm)	iiiiiiiiiiiiiiiii C(mm)	iiiiiiiiiiiiiiiiii L(mm)	iiiiiiiiiiiiiiiiii D(mm)	iiiiiiiiiiiiiiiii E(mm)
T-0.35	0.35	7	18	60	78	15X14	22
T-0.5	0.5	10	22	71	93	22X16	20
T-1	1.0	13	25	83	108	26X20	25

　　　　　　　　　　＊Ｄの寸法は（ＤＸ厚さ）です

お気軽に

お電話ください

メールでも

ご相談ください

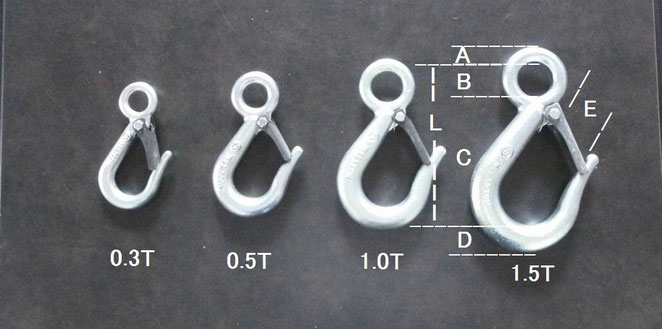

FKフック

このフックは「D」寸法が小さいのが特徴です。しかも、円形に近いので、小さい穴に入れる場合には有効なフックです。塗装ではなく、メッキしてあります。また、「E」寸法は比較的大きく、しかも1.5Tという規格もあり、スリングのフックとして幅広い使用ができます。

iiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiii 使用荷重(T)	iiiiiiiiiiiiiiiii A(mm)	iiiiiiiiiiiiiiiii B(mm)	iiiiiiiiiiiiiiiii C(mm)	iiiiiiiiiiiiiiiiii L(mm)	iiiiiiiiiiiiiiiiii D(mm)	iiiiiiiiiiiiiiiii E(mm)
FK-03-L	0.3	8	17	66	83	12X11	21
FK-05-L	0.5	10	20	71	91	18X17	24
FK-10-L	1.0	10	25	83	108	20X19	30
FK-15-L	1.5	14	27	104	131	24X22	34

　　　　＊Ｄの寸法は（ＤＸ厚さ）です

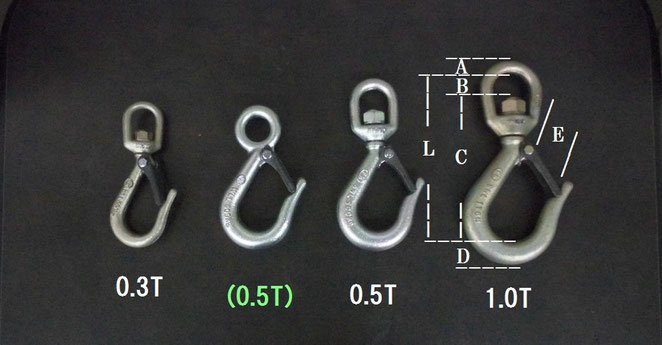

FKフック　スイベル付

上記のFKフックのスイベルのついたものです。なめらかな回転が得られ、より戻しの機能があります。ワイヤロープの撚りが取れて、荷揚げが扱いやすくなります。

iiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiii 使用荷重(T)	iiiiiiiiiiiiiiiii A(mm)	iiiiiiiiiiiiiiiii B(mm)	iiiiiiiiiiiiiiiii C(mm)	iiiiiiiiiiiiiiiiii L(mm)	iiiiiiiiiiiiiiiiii D(mm)	iiiiiiiiiiiiiiiii E(mm)
FKS-03-L	0.3	6.5	18	85	103	12X11	21
FKS-05-L	0.5	9	19	97	116	18X17	24
FKS-10-L	1.0	10	21	117	138	20X19	30

　　　　＊Ｄの寸法は（ＤＸ厚さ）です

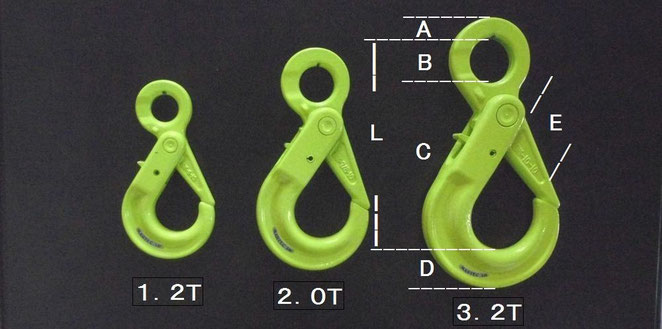

マーテック　BKロッキングフック

トリガーをロックすることにより、安全レバーが外れるのを防止します。安全で確実なフックですが、高価なフックでもあります。マーテック社のロッキングフックは開口部「E」が、他社製よりも比較的大きく使いやすいと思います。

iiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiii 使用荷重(T)	iiiiiiiiiiiiiiiii A(mm)	iiiiiiiiiiiiiiiii B(mm)	iiiiiiiiiiiiiiiii C(mm)	iiiiiiiiiiiiiiiiii L(mm)	iiiiiiiiiiiiiiiiii D(mm)	iiiiiiiiiiiiiiiii E(mm)
BK-6-10	1.2	12	22	87	109	21X15	29
BK-7/8-10	2.0	14	28	109	137	25X17	37
BK-10-10	3.2	16	34	134	168	30X21	45

　　　＊Ｄの寸法は（ＤＸ厚さ）です

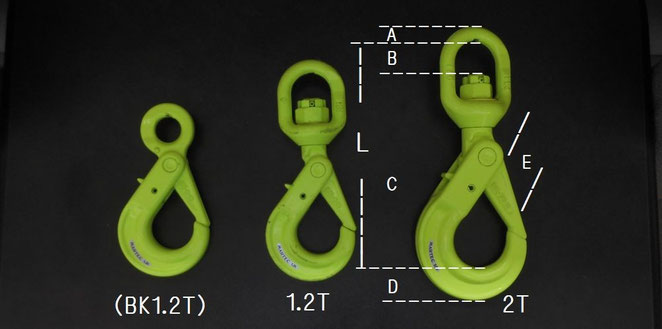

マーテック　BKLスイベルフック

スイベル付のロッキングフックです。なめらかな回転が得られ、ワイヤーやチェーンのより戻しの機能があります。フックの下の部分はBKロッキングフックと全く同じです。

さらに、荷重がかかった状態でも回転する機能が必要な場合は、ベアリング付のスイベルフックBKLKタイプもあります。BKLKタイプは、ほぼBKLと寸法は同じです。

iiiiiiiiiiiiiiiiiiiii

型式

iiiiiiiiiiiiiiiiiiiii

使用荷重(T)

iiiiiiiiiiiiiiiii

A(mm)

iiiiiiiiiiiiiiiii

B(mm)

iiiiiiiiiiiiiiiii

C(mm)

iiiiiiiiiiiiiiiiii

L(mm)

iiiiiiiiiiiiiiiiii

D(mm)

iiiiiiiiiiiiiiiii

E(mm)

BKL-6-10

1.2

11

23

126

149

21X15

29

BKL-7/8-10

2.0

12

27

156

183

25X17

37

　　　＊Ｄの寸法は（ＤＸ厚さ）です

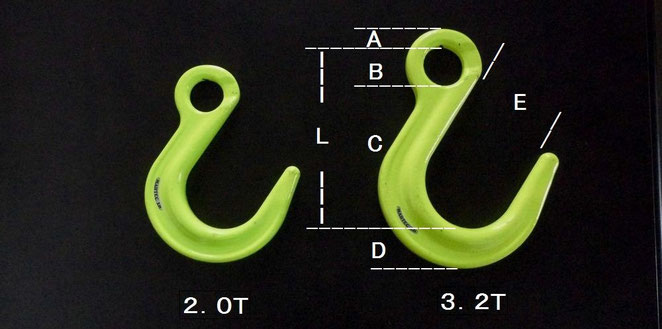

マーテック　ファンドリーフック

開口部の大きいフックです。但し、外れ止めトリガーはついていません。キトーに1Tのファンドリーフックがありますが、「B」が小さいので、ワイヤーロープへのご使用は不向きです。

iiiiiiiiiiiiiiiiiiiii

型式

iiiiiiiiiiiiiiiiiiiii

使用荷重(T)

iiiiiiiiiiiiiiiii

A(mm)

iiiiiiiiiiiiiiiii

B(mm)

iiiiiiiiiiiiiiiii

C(mm)

iiiiiiiiiiiiiiiiii

L(mm)

iiiiiiiiiiiiiiiiii

D(mm)

iiiiiiiiiiiiiiiii

E(mm)

OKE-8-10

2.0

11

28

96

124

26X21

63

OKE-10-10

3.2

14

34

117

151

29X26

76

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＊Ｄの寸法は（ＤＸ厚さ）です

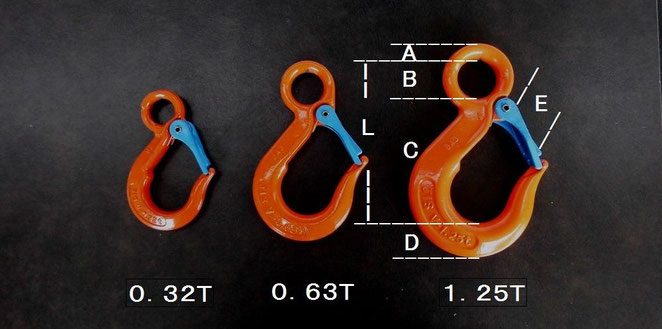

大洋Vフック

ロッキングフックのようなロック機能はありませんが、外れ止めの形状から、ロープの立ちによる外れが防止できて、安全性が増します。Vフックの使用荷重とスリングベルトの使用荷重と比較的対応していますので、スリングベルトに使いやすいフックと考えます。

iiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiii 使用荷重(T)	iiiiiiiiiiiiiiiii A(mm)	iiiiiiiiiiiiiiiii B(mm)	iiiiiiiiiiiiiiiii C(mm)	iiiiiiiiiiiiiiiiii L(mm)	iiiiiiiiiiiiiiiiii D(mm)	iiiiiiiiiiiiiiiii E(mm)
0.32	0.32	6	20	65	85	13X12	24.5
0.63	0.63	8	25	83	108	19X15	30
1.25	1.25	11	30	93	123	25X20	33

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＊Ｄの寸法は（ＤＸ厚さ）です

マスターリングの選定のご参考に

ワイヤーロープの加工に通常よく使用するマスターリンクの寸法表です。選定のご参考にしてください。

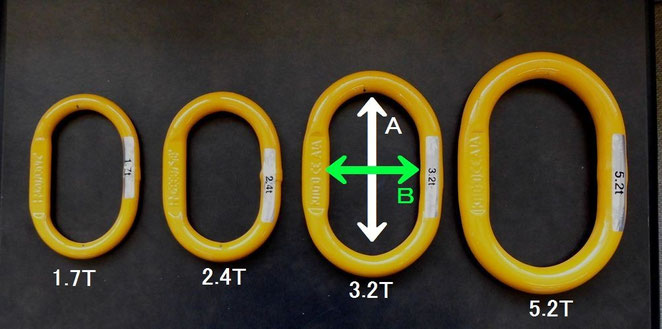

キトーマスターリンクＨＭ

キトーマスターリンクＨＭは標準サイズのマスターリンクです。ご指定のないときはこのマスターリンクを使用します。

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiiiiiiii 使用荷重（Ｔ）	iiiiiiiiiiiiiiiiiiiiii Ａ(mm)	iiiiiiiiiiiiiiiiiiiiiiiii Ｂ(mm)	iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii リンクの太さ(mm)
HM20706	1.7	110	60	13
HM20807	2.4	110	60	16
HM21008	3.2	135	75	18
HM21310	5.2	160	90	22

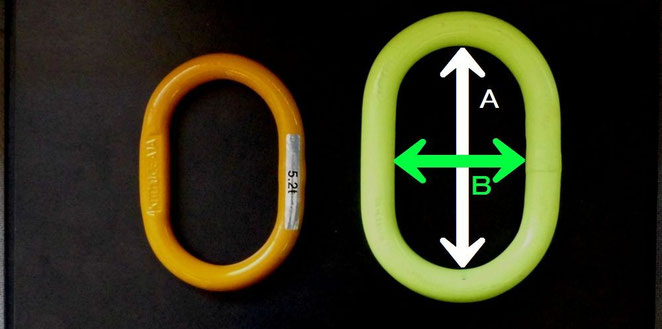

マーテック　Ｍマスターリンク　9.0T

普通サイズのマスターリンクで9Tクラスが必要の時は、マーテックのマスターリンクを使用します。金額的に使いやすいと考えます。

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

型式

iiiiiiiiiiiiiiiiiiiiiiiiii

使用荷重（Ｔ）

iiiiiiiiiiiiiiiiiiiiii

Ａ(mm)

iiiiiiiiiiiiiiiiiiiiiiiii

Ｂ(mm)

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

リンクの太さ(mm)

M-1613-10

9.0

190

110

25

お気軽に

お電話ください

メールも

お待ちしています

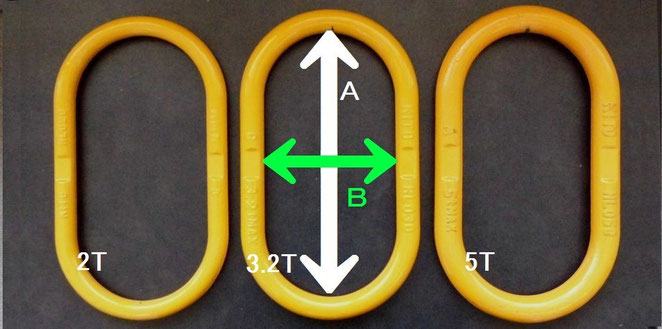

キトー大型マスターリンクＨＬ

大型クレーン用の大口径のマスターリンクです。開口部が広く、各種大型クレーン、タワークレーンまたワイヤーホイストの使用に最適です。

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiiiiiiii 使用荷重（Ｔ）	iiiiiiiiiiiiiiiiiiiiii Ａ(mm)	iiiiiiiiiiiiiiiiiiiiiiiii Ｂ(mm)	iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii リンクの太さ(mm)
HL020	2.0	225	112	17
HL030	3.2	225	112	20
HL050	5.0	225	112	23

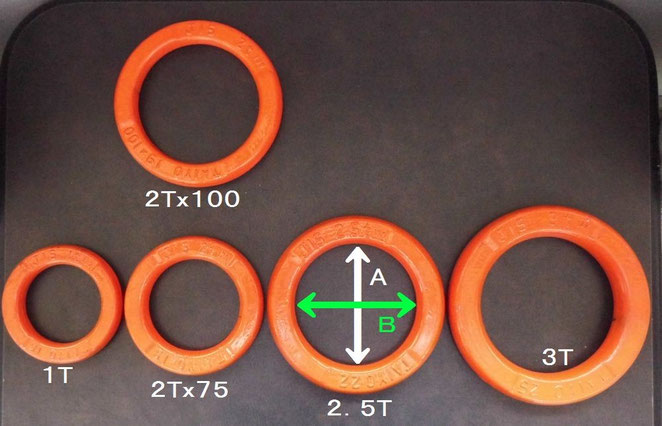

大洋の強力リング

円形のリングです。2点つりや4点つりでのワイヤロープに利用できますが、フックの入るスペースが少し小さくなりますので、ご注意ください。ただし、吊り具の長さを少しでも短くする時には有効です。チェーンスリングには太さが合わないので不向きです。

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiiiiiiii 使用荷重（Ｔ）	iiiiiiiiiiiiiiiiiiiiii Ａ(mm)	iiiiiiiiiiiiiiiiiiiiiiiii Ｂ(mm)	iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii リンクの太さ(mm)
16	1.0	65	65	16
19X75	2.0	75	75	19
19X100	2.0	100	100	19
22	2.5	100	100	22
25	3.0	110	110	25

お気軽に

お電話ください

メールでも

ご相談ください

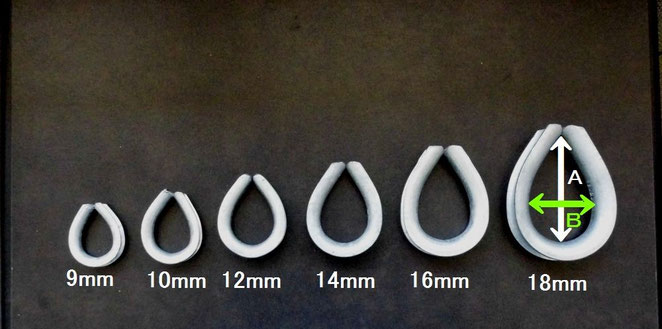

シンブル（Ａ形シンブル）の寸法表

シンブルはワイヤーロープとフックやマスターリンクが直接あたると、ワイヤーロープが鋭角に折れ曲がったり、曲がりのクセができるのを防ぎます。ワイヤーロープの保護としては有効なものです。通常は亜鉛メッキしてあります。ワイヤーロープの加工に使うのはふつうＡ型シンブルです。

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 型式	iiiiiiiiiiiiiiiiiiiiii Ａ(mm)	iiiiiiiiiiiiiiiiiiiiiiiii Ｂ(mm)
9mm	38	25
10mm	44	28
12mm	52	34
14mm	58	38
16mm	68	44
18mm	76	48

シャックルの寸法表

　代表的なシャックルであります、SCシャックルと強力長シャックルの寸法表です。

　ワイヤーロープにシンブルを入れた場合、シンブルとシャックルの取り合わせ具合を気にしていただきたいと思います。シンブルにシャックルのピンだけ通すのか、シャックルの本体も通すのかをよくご検討下さい。入らない場合がありますので、ご心配な場合はお尋ねください。

SCシャックル(大洋製器工業製)

liiiiiiiiiiiiにににl 　　呼び	iiiiiiiiiiiiiiiiiiiiiiiiii 使用荷重（Ｔ）	iiiiiiiiiiiiiiiiiiiiii Ａ(mm)	iiiiiiiiiiiiiiiiiiiii Ｂ(mm)	iiiiiiiiiiiiiiiiiii D(mm)	IIIILLLLLLL L(mm)	IIIIIIIIIIII 　C(mm)
12mm	0.9	20	12	15	48	32
14mm	1.2	24	14	17	56	36
16mm	1.5	26	16	19	64	40
18mm	2.0	29	18	21	72	45
20mm	2.5	31	20	24	80	50
22mm	3.0	34	22	26	88	55
24mm	3.6	39	24	30	96	62

*C寸法はシャックル全部をシンブルの中に通したい場合に参考になる寸法です。

　また、大洋製器工業以外のメーカーのシャックルも取りそろえています。

メールでも

電話でも

お待ちしています

強力長シャックル(大洋製器工業製)

liiiiiiiiiiiiにににl 　　呼び	iiiiiiiiiiiiiiiiiiiiiiiiii 使用荷重（Ｔ）	iiiiiiiiiiiiiiiiiiiiii Ａ(mm)	iiiiiiiiiiiiiiiiiiiii Ｂ(mm)	iiiiiiiiiiiiiiiiiii D(mm)	IIIILLLLLLL L(mm)	IIIIIIIIIIII 　C(mm)
16mmx130	2.5	45	16	16	130	38
19mmx200	4	50	19	19	200	45
22mmx250	6	50	22	22	250	54
